TG551型 桿用組合密封
一、標準材料
雙三角密封環：填充PTFE，T101；
O型圈：丁腈橡膠、三元乙丙或氟橡膠。
二、概述
TG551型活塞桿用組合密封由一個填充聚四氟乙烯（PTFE）材料的雙三角密封環和一個GB3452.1 “O”形橡膠圈組合而成。適用于液壓與氣動往復運動活塞桿密封，起雙向作用。適用于輕載液壓元件中，如機床、閥門、物流設備等。
設計選用時可參考Trelleborg公司RDD系列標準。
三、特點
*耐磨損，耐擠出
*摩擦力小，無爬行
*緊湊的溝槽尺寸，結構簡單
四、工況條件
|
直徑范圍mm |
速 度 m/s |
壓 力MPa |
溫 度 ℃ |
介 質 |
|
4~1500 |
≤8 |
0~60 |
-50~+250（取決于O形圈材質） |
液壓油、氣、水、乳化液等 |
五、訂貨示例
例：活塞桿直徑d=Φ60mm
訂貨號 TG551--60

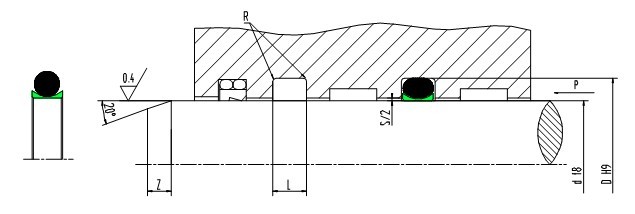

六、溝槽尺寸
|
桿 徑
d f8 |
溝槽底徑
D H9 |
溝槽寬度
L+0.2 |
O形圈截面直徑 d2 |
圓 角
R |
間 隙
S≤ |
倒 角
Z≥ |
|
4~9.9 |
d+2.9 |
2.4 |
1.80 |
0.4 |
0.10 |
2 |
|
10~19.9 |
d+4.5 |
3.6 |
2.65 |
0.4 |
0.15 |
2 |
|
20~39.9 |
d+6.2 |
4.8 |
3.55 |
0.6 |
0.15 |
3 |
|
40~119.9 |
d+9.4 |
7.1 |
5.30 |
0.8 |
0.20 |
3 |
|
120~649.9 |
d+12.2 |
9.5 |
7.00 |
0.8 |
0.25 |
5 |
|
650~1500 |
d+15.0 |
10.0 |
8.40 |
1.0 |
0.30 |
7 |
七、規格表
|
桿 徑
d f8 |
溝槽直徑 D H9 |
溝槽寬度 L+0.2 |
訂貨號 |
|
桿 徑
d f8 |
溝槽直徑
D H9 |
溝槽寬度 L+0.2 |
訂貨號 |
|
4 |
6.9 |
2.4 |
TG551-4 |
105 |
114.4 |
7.1 |
TG551-105 |
|
5 |
7.9 |
2.4 |
TG551-5 |
110 |
119.4 |
7.1 |
TG551-110 |
|
6 |
8.9 |
2.4 |
TG551-6 |
115 |
124.4 |
7.1 |
TG551-115 |
|
8 |
10.9 |
2.4 |
TG551-8 |
120 |
132.2 |
9.5 |
TG551-120 |
|
10 |
14.5 |
3.6 |
TG551-10 |
125 |
137.2 |
9.5 |
TG551-125 |
|
12 |
16.5 |
3.6 |
TG551-12 |
130 |
142.2 |
9.5 |
TG551-130 |
|
14 |
18.5 |
3.6 |
TG551-14 |
135 |
147.2 |
9.5 |
TG551-135 |
|
15 |
19.5 |
3.6 |
TG551-15 |
140 |
152.2 |
9.5 |
TG551-140 |
|
16 |
20.5 |
3.6 |
TG551-16 |
150 |
162.2 |
9.5 |
TG551-150 |
|
18 |
22.5 |
3.6 |
TG551-18 |
160 |
172.2 |
9.5 |
TG551-160 |
|
20 |
26.2 |
4.8 |
TG551-20 |
170 |
182.2 |
9.5 |
TG551-170 |
|
22 |
28.2 |
4.8 |
TG551-22 |
180 |
192.2 |
9.5 |
TG551-180 |
|
25 |
31.2 |
4.8 |
TG551-25 |
190 |
202.2 |
9.5 |
TG551-190 |
|
28 |
34.2 |
4.8 |
TG551-28 |
200 |
212.2 |
9.5 |
TG551-200 |
|
30 |
36.2 |
4.8 |
TG551-30 |
210 |
222.2 |
9.5 |
TG551-210 |
|
32 |
38.2 |
4.8 |
TG551-32 |
220 |
232.2 |
9.5 |
TG551-220 |
|
35 |
41.2 |
4.8 |
TG551-35 |
230 |
242.2 |
9.5 |
TG551-230 |
|
36 |
42.2 |
4.8 |
TG551-36 |
240 |
252.2 |
9.5 |
TG551-240 |
|
40 |
49.4 |
7.1 |
TG551-40 |
250 |
262.2 |
9.5 |
TG551-250 |
|
42 |
51.4 |
7.1 |
TG551-42 |
260 |
272.2 |
9.5 |
TG551-260 |
|
45 |
54.4 |
7.1 |
TG551-45 |
270 |
282.2 |
9.5 |
TG551-270 |
|
48 |
57.4 |
7.1 |
TG551-48 |
280 |
292.2 |
9.5 |
TG551-280 |
|
50 |
59.4 |
7.1 |
TG551-50 |
290 |
302.2 |
9.5 |
TG551-290 |
|
52 |
61.4 |
7.1 |
TG551-52 |
300 |
312.2 |
9.5 |
TG551-300 |
|
55 |
64.4 |
7.1 |
TG551-55 |
310 |
322.2 |
9.5 |
TG551-310 |
|
56 |
65.4 |
7.1 |
TG551-56 |
320 |
332.2 |
9.5 |
TG551-320 |
|
60 |
69.4 |
7.1 |
TG551-60 |
330 |
342.2 |
9.5 |
TG551-330 |
|
63 |
72.4 |
7.1 |
TG551-63 |
340 |
352.2 |
9.5 |
TG551-340 |
|
65 |
74.4 |
7.1 |
TG551-65 |
350 |
362.2 |
9.5 |
TG551-350 |
|
70 |
79.4 |
7.1 |
TG551-70 |
360 |
372.2 |
9.5 |
TG551-360 |
|
75 |
84.4 |
7.1 |
TG551-75 |
370 |
382.2 |
9.5 |
TG551-370 |
|
80 |
89.4 |
7.1 |
TG551-80 |
380 |
392.2 |
9.5 |
TG551-380 |
|
85 |
94.4 |
7.1 |
TG551-85 |
390 |
402.2 |
9.5 |
TG551-390 |
|
90 |
99.4 |
7.1 |
TG551-90 |
400 |
412.2 |
9.5 |
TG551-400 |
|
95 |
104.4 |
7.1 |
TG551-95 |
600 |
612.2 |
9.5 |
TG551- 600 |
|
100 |
109.4 |
7.1 |
TG551-100 |
1000 |
1015.0 |
10.0 |
TG551-1000 |
|
