      THG812 來源:  2010/5/27  點擊人氣 9772 條


      THG812  桿用超高壓組合密封



      一、標準材料

      J型密封環:填充PTFE,T101;

      O型圈:丁腈橡膠、三元乙丙或氟橡膠。

      二、概述

      THG812型活塞桿用超高壓組合密封由一個填充聚四氟乙烯(PTFE)材料的J形密封環和一個GB1235 O”形橡膠圈組合而成。適用于活塞桿超高壓往復運動密封及靜密封,起單向作用。推薦用于超高壓液壓元件中,如水壓試驗機、增壓缸、超高壓泵站等。

      三、特點

      *良好的密封性能

      *較小的摩擦阻力,無爬行現象

      *可多組串聯使用

      *使用壽命長

      *耐超高壓

      四、工況條件

      直徑范圍mm

       m/s

        MPa



           質

      22~1500

      8

      0~200

      -50~+250(取決于O形圈材質)

      液壓油、氣、水、乳化液等

      五、訂貨示例

      例:活塞桿直徑d=Φ80mm

      訂貨號  THG812—80

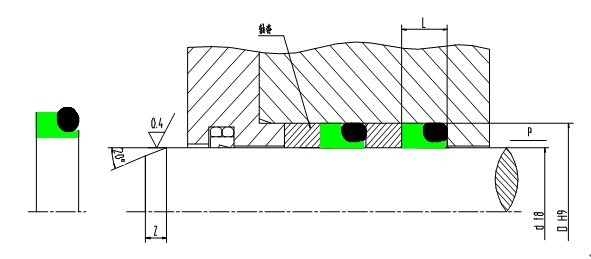

      六、溝槽尺寸

      d f8

      溝槽底徑

      D H9

      溝槽寬度

      L+0.2

      O形圈截面直徑

      d2

      Z

      22~39.9

      d+6.7

      7.0

      3.5

      3

      40~154.9

      d+10.9

      10.2

      5.7

      5

      155~1000

      d+16.0

      14.5

      8.6

      7





        七、規格表

      ,

      桿 徑

      d f8

      溝槽直徑 D H9

      溝槽寬度 L+0.2

      訂貨號



      桿 徑

      d f8

      溝槽直徑

       D H9

      溝槽寬度 L+0.2

      訂貨號

      22

      28.7

      7.0

      THG812-22

      160

      176.0

      14.5

      THG812-

      24

      30.7

      7.0

      THG812-24

      170

      186.0

      14.5

      THG812-

      25

      31.7

      7.0

      THG812-25

      180

      196.0

      14.5

      THG812-

      28

      34.7

      7.0

      THG812-28

      190

      206.0

      14.5

      THG812-

      30

      36.7

      7.0

      THG812-30

      200

      216.0

      14.5

      THG812-

      32

      38.7

      7.0

      THG812-32

      210

      226.0

      14.5

      THG812-210

      35

      41.7

      7.0

      THG812-35

      220

      236.0

      14.5

      THG812-220

      36

      42.7

      7.0

      THG812-36

      230

      246.0

      14.5

      THG812-230

      38

      44.7

      7.0

      THG812-38

      240

      256.0

      14.5

      THG812-240

      40

      50.9

      10.2

      THG812-40

      250

      266.0

      14.5

      THG812-250

      42

      52.9

      10.2

      THG812-42

      260

      276.0

      14.5

      THG812-260

      45

      55.9

      10.2

      THG812-45

      270

      286.0

      14.5

      THG812-270

      48

      58.9

      10.2

      THG812-48

      280

      296.0

      14.5

      THG812-280

      50

      60.9

      10.2

      THG812-50

      290

      306.0

      14.5

      THG812-290

      55

      65.9

      10.2

      THG812-55

      300

      316.0

      14.5

      THG812-300

      56

      66.9

      10.2

      THG812-56

      310

      326.0

      14.5

      THG812-310

      60

      70.9

      10.2

      THG812-60

      320

      336.0

      14.5

      THG812-320

      63

      73.9

      10.2

      THG812-63

      330

      346.0

      14.5

      THG812-330

      65

      75.9

      10.2

      THG812-65

      340

      356.0

      14.5

      THG812-340

      70

      90.9

      10.2

      THG812-70

      350

      366.0

      14.5

      THG812-350

      75

      85.9

      10.2

      THG812-75

      360

      376.0

      14.5

      THG812-360

      80

      90.9

      10.2

      THG812-80

      370

      386.0

      14.5

      THG812-370

      85

      95.9

      10.2

      THG812-85

      380

      396.0

      14.5

      THG812-380

      90

      100.9

      10.2

      THG812-90

      390

      406.0

      14.5

      THG812-390

      95

      105.9

      10.2

      THG812-95

      400

      416.0

      14.5

      THG812-400

      100

      110.9

      10.2

      THG812-100

      420

      436.0

      14.5

      THG812-420

      105

      115.9

      10.2

      THG812-105

      450

      466.0

      14.5

      THG812-450

      110

      120.9

      10.2

      THG812-110

      480

      496.0

      14.5

      THG812-480

      115

      125.9

      10.2

      THG812-115

      500

      516.0

      14.5

      THG812-500

      120

      130.9

      10.2

      THG812-120

      520

      536.0

      14.5

      THG812-520

      125

      135.9

      10.2

      THG812-125

      550

      566.0

      14.5

      THG812-550

      130

      140.9

      10.2

      THG812-130



      580

      596.0

      14.5

      THG812-580

      135

      155.9

      10.2

      THG812-135



      600

      616.0

      14.5

      THG812-600

      140

      150.9

      10.2

      THG812-140



      650

      666.0

      14.5

      THG812-650

      150

      160.9

      10.2

      THG812-150



      700

      716.0

      14.5

      THG812-700
